Dalam instalasi jaringan, baik kabel UTP maupun fiber optik, penataan fisik kabel sering dianggap sepele. Padahal, Efek Bending Kabel (tekukan) memiliki dampak langsung terhadap Insertion Loss, yang akan terdeteksi jelas saat dilakukan pengujian menggunakan alat test profesional.

Insertion Loss yang meningkat bukan hanya soal angka di laporan, tetapi indikator nyata penurunan kualitas transmisi data.

Apa Itu Insertion Loss?

Insertion Loss adalah:

Besarnya pelemahan sinyal saat data melewati suatu media kabel

Semakin tinggi Insertion Loss:

• Semakin besar energi sinyal yang hilang

• Semakin menurun performa jaringan

• Semakin dekat jaringan pada batas kegagalan standar

Nilai ini menjadi salah satu parameter utama dalam sertifikasi kabel jaringan.

Apa yang Dimaksud dengan Tekukan (Bending) Kabel?

Tekukan kabel terjadi ketika:

• Kabel dibelokkan terlalu tajam

• Radius tikungan lebih kecil dari standar

• Kabel ditekan atau terjepit tray, duct, atau tie

Bending dapat bersifat:

• Temporary (sementara saat instalasi)

• Permanent (terkunci di posisi salah)

Tekukan permanen inilah yang paling berbahaya.

Bagaimana Bending Mempengaruhi Insertion Loss?

🔹 Perubahan Geometri Internal Kabel

Tekukan mengubah posisi konduktor atau core fiber, menyebabkan:

• Jalur sinyal tidak optimal

• Hamburan dan refleksi sinyal meningkat

🔹 Redaman Bertambah

Sinyal kehilangan energi lebih besar saat melewati area yang tertekuk, sehingga:

• Nilai Insertion Loss naik

• Margin hasil test menipis

🔹 Efek Kumulatif

Satu tekukan mungkin terlihat kecil, tetapi:

• Banyak tekukan = redaman signifikan

• Sering menjadi penyebab FAIL mendadak pada test Fluke

Dampak Bending pada Kabel UTP

Pada kabel tembaga (UTP):

• Twist pair bisa berubah

• Crosstalk meningkat

• Insertion Loss dan NEXT ikut terpengaruh

Bending sering terjadi di:

• Patch panel

• Faceplate

• Area rack

Dampak Bending pada Kabel Fiber Optik

Pada fiber optik:

• Cahaya bocor keluar dari core

• Terjadi macro-bending loss

• OTDR dapat mendeteksi titik loss

Fiber sangat sensitif terhadap radius tikungan.

Batas Aman Radius Tekukan Kabel

Secara umum:

• UTP: ≥ 4x diameter kabel

• Fiber optik: ≥ 10x diameter (saat terpasang)

Melanggar batas ini hampir pasti berdampak pada hasil test.

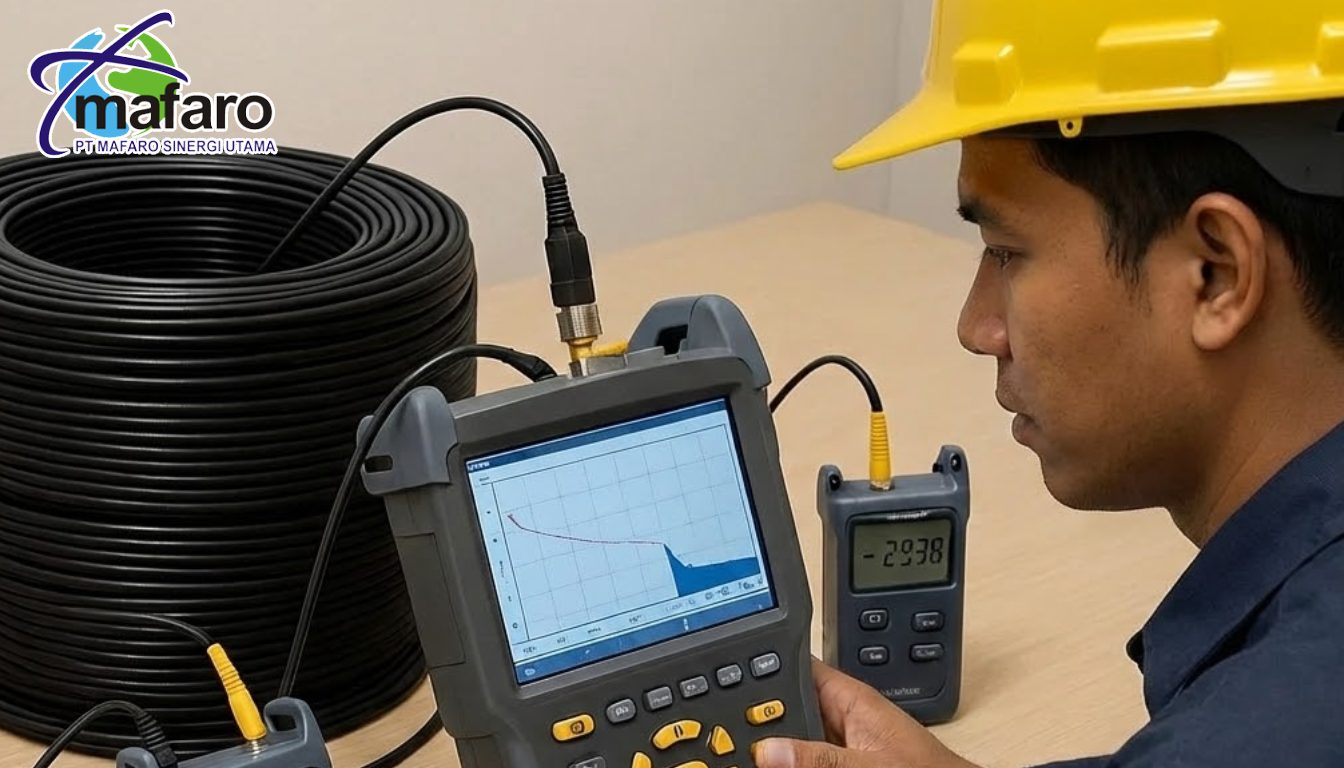

Bagaimana Bending Terdeteksi Saat Testing?

Alat test seperti:

• Fluke DSX Series

• Power Meter

• OTDR

akan menunjukkan:

• Insertion Loss melebihi ambang

• Margin rendah

• Event loss pada titik tertentu (fiber)

Tanpa testing, masalah ini sulit terdeteksi secara visual.

Dampak Operasional di Lapangan

Insertion Loss akibat bending dapat menyebabkan:

• Kecepatan jaringan tidak maksimal

• Link sering drop

• Gangguan VoIP & video conference

• Klaim “kabel jelek” padahal masalah instalasi

Ini sering terjadi pada instalasi baru yang tidak diuji.

Perspektif Manajemen & Pengadaan

Bagi non-teknis, bending yang tidak terkontrol berarti:

• Risiko kegagalan setelah serah terima

• Biaya perbaikan berulang

• Tidak optimalnya investasi infrastruktur

Testing berfungsi sebagai quality gate, bukan sekadar formalitas.

Baca juga : Garansi Instalasi Jaringan Syarat Utamanya adalah Lulus Fluke Test

Cara Mencegah Masalah Bending

Beberapa praktik terbaik:

• Gunakan tray dan duct sesuai kapasitas

• Hindari tie terlalu kencang

• Ikuti standar radius tikungan

• Lakukan testing sebelum dan sesudah instalasi

Pencegahan selalu lebih murah daripada perbaikan.

Kesimpulan

Efek Tekukan kabel mungkin tidak terlihat berbahaya, namun dampaknya pada Insertion Loss sangat nyata dan terukur. Testing kabel profesional adalah satu-satunya cara memastikan bahwa instalasi memenuhi standar dan siap mendukung jaringan berkecepatan tinggi.

Dalam infrastruktur jaringan, detail kecil menentukan kualitas besar.
