Standar Warna Urutan Kabel Straight-Through vs Crossover

Straight-Through vs Crossover, dalam instalasi jaringan LAN, proses terminasi kabel menjadi salah satu tahap paling penting karena menentukan kualitas koneksi antar perangkat. Salah satu konsep dasar yang wajib dipahami adalah urutan warna kabel Straight-Through dan Crossover.

Kesalahan dalam penyusunan warna kabel dapat menyebabkan jaringan tidak terhubung atau performa tidak optimal, terutama pada instalasi jaringan kantor maupun data center.

Apa Itu Kabel Straight-Through?

Kabel straight-through adalah jenis kabel LAN yang memiliki urutan warna yang sama di kedua ujung konektor RJ45.

Jenis kabel ini paling umum digunakan untuk menghubungkan perangkat yang berbeda jenis, seperti:

• Komputer ke switch

• Switch ke router

• Access point ke switch

• Server ke switch

Pada instalasi jaringan modern, hampir semua koneksi menggunakan kabel straight.

---

Apa Itu Kabel Crossover?

Kabel crossover adalah kabel LAN yang memiliki urutan warna berbeda pada kedua ujung konektor RJ45, sehingga pasangan kabel transmit dan receive saling bertukar.

Kabel crossover digunakan untuk menghubungkan perangkat sejenis, seperti:

• Komputer ke komputer

• Switch ke switch (perangkat lama)

• Router ke router

Namun pada perangkat jaringan modern yang sudah mendukung Auto MDI-X, penggunaan kabel crossover sudah jarang diperlukan.

---

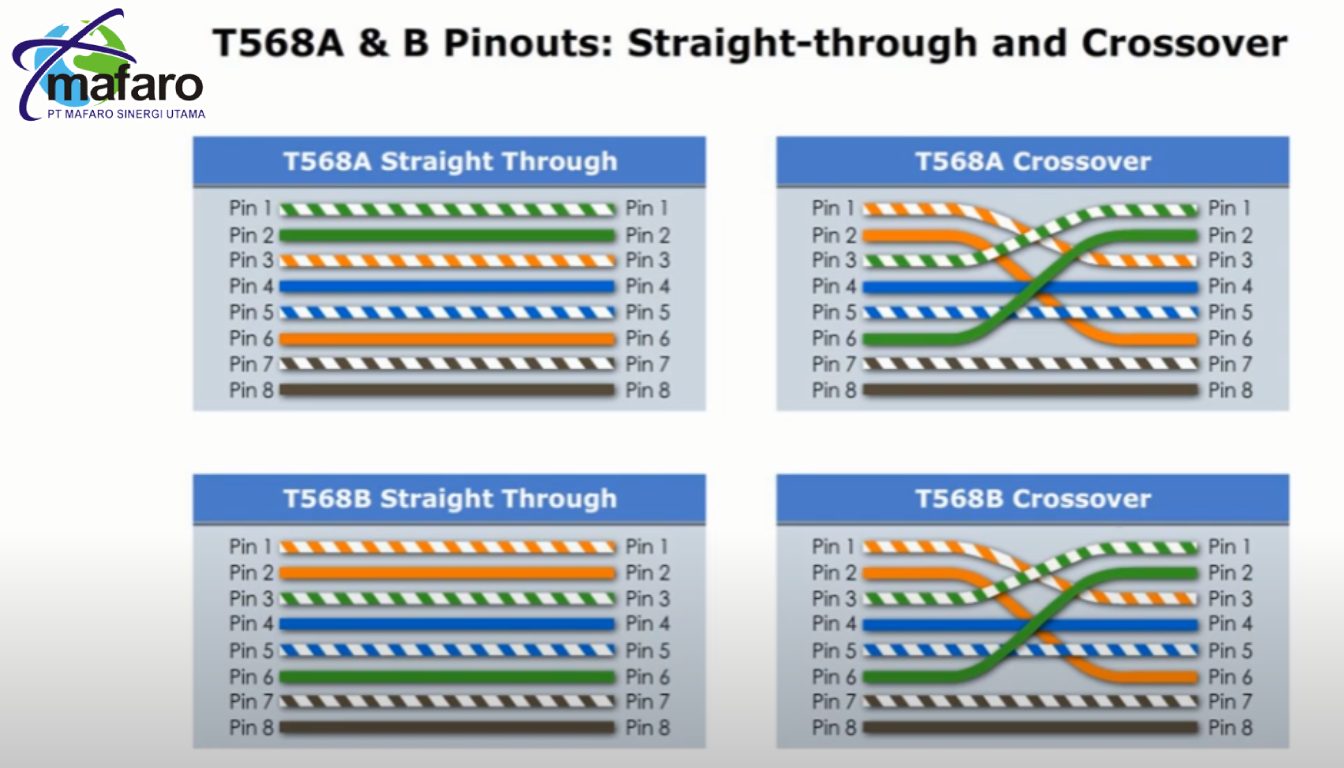

Standar Urutan Warna Kabel LAN

Urutan warna kabel LAN mengikuti standar dari Telecommunications Industry Association dalam spesifikasi instalasi kabel terstruktur.

Terdapat dua standar utama:

• T568A

• T568B

---

Urutan Warna T568A

1. Putih Hijau

2. Hijau

3. Putih Oranye

4. Biru

5. Putih Biru

6. Oranye

7. Putih Coklat

8. Coklat

---

Urutan Warna T568B

1. Putih Oranye

2. Oranye

3. Putih Hijau

4. Biru

5. Putih Biru

6. Hijau

7. Putih Coklat

8. Coklat

Di Indonesia, standar T568B lebih sering digunakan pada instalasi jaringan kantor dan data center.

---

Perbedaan Straight vs Crossover Secara Praktis

Kesalahan konfigurasi urutan warna sering menjadi penyebab jaringan tidak terkoneksi.

---

Kesalahan Umum Saat Terminasi Kabel LAN

Beberapa kesalahan yang sering terjadi:

• Urutan warna tidak sesuai standar

• Kabel tidak masuk penuh ke konektor RJ45

• Crimping tidak sempurna

• Pair kabel terlalu terbuka

• Tidak dilakukan testing setelah terminasi

Kesalahan ini dapat menyebabkan nilai performa kabel menurun.

---

Pentingnya Testing Setelah Terminasi

Setelah proses terminasi selesai, kabel harus dilakukan pengujian untuk memastikan:

• Wiremap benar

• Tidak ada open pair

• Tidak terjadi split pair

• Kualitas transmisi sesuai standar

Testing menjadi tahap penting dalam instalasi jaringan profesional.

---

Instalasi Kabel LAN Standar Data Center

Mafaro Networks menyediakan layanan instalasi jaringan kabel LAN dengan standar terminasi profesional untuk kebutuhan:

• Instalasi jaringan kantor

• Data center & server room

• Penambahan titik LAN workstation

• Upgrade jaringan kabel terstruktur

• Proyek jaringan enterprise & pemerintah

Tim teknisi memastikan setiap terminasi mengikuti standar industri, dilengkapi testing serta dokumentasi jaringan.

---

Kesimpulan

Memahami perbedaan kabel straight-through dan crossover merupakan dasar penting dalam instalasi jaringan LAN. Dengan mengikuti standar urutan warna T568A dan T568B, instalasi jaringan akan lebih stabil, mudah dikelola, dan siap digunakan untuk kebutuhan operasional jangka panjang.
